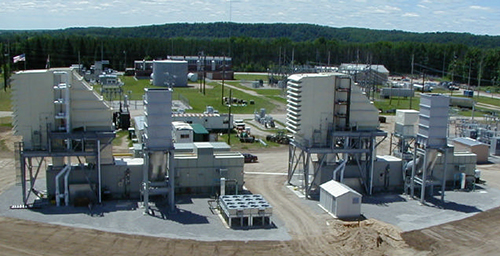

Un importante fabricante internacional de turbinas de combustión instaló dos paquetes de generación de energía con turbinas de gas de 27 MGW para una empresa de servicios públicos en Michigan. El fabricante de la turbina se enfrentó a la tarea de enfriar el aceite de la turbina 140 DEG F con aire ambiente de –20° F en las condiciones invernales de diseño típicas en Michigan. El uso de aire ambiente de –20° F podría resultar en un enfriamiento excesivo del aceite de la turbina, lo que disminuiría su viscosidad por debajo de los niveles deseados.
Para controlar la temperatura del aceite lubricante dentro del rango deseado, se seleccionó un sistema Modulair® para proporcionar un circuito intermedio de enfriamiento de glicol entre el aceite del rodamiento y las temperaturas variables del aire ambiente. El sistema Modulair® incluye dos enfriadores de aire seco, un patín de bombeo doble integrado y los colectores de tubería necesarios para conectar los tres componentes. El sistema está diseñado para enfriar 543 GPM de 50/50 de agua / glicol de 140 ° F a 122° F (4,554,000 BTU / HR) con aire ambiente de 95° F.
Cada enfriador de aire seco Modulair® incluye un bloque de serpentín de aletas de placa de aluminio con tubos de cobre y cabezales de tubería de acero al carbono. Los motores de los ventiladores conectados directamente son fáciles de reparar y evitan el uso de correas de ventiladores y sus problemas de funcionamiento asociados. Se seleccionó una disposición de extracción a través del ventilador para evitar los problemas de formación de hielo que pueden ocurrir cuando los motores y los ventiladores de tiro forzado se encuentran debajo del enfriador de aire. En situaciones de ventilador de tiro forzado, la nieve y el hielo pueden derretirse en la superficie de la aleta caliente y correr hacia las aspas del ventilador de metal frío. Se puede acumular hielo en las aspas y los anillos del ventilador, obstruyendo la rotación del ventilador y dañando los motores del ventilador. El sistema Modulair® también incluye ruedas de bombeo doble diseñado previamente y un conjunto de colectores de tuberías de interconexión. Cada bomba está diseñada para 550 GPM a 165 pies de altura e incluye cableado a una caja de conexiones NEMA común.
El sistema Modulair® se envió completo al sitio de trabajo, cumpliendo con los estrictos requisitos de entrega del cliente.
